【DIY】パナソニックのドラム式洗濯乾燥機で水が流れないのを自分で交換修理

洗濯機の給水弁を交換する DIY

わが家では、2013年からPanasonicのドラム式洗濯乾燥機(NA-VX8200R)を使っています。
水がうまく流れなくなり洗濯できなくなった際に、自力で給水弁を交換して修理できました
この記事は、こんな悩みを持つ人におすすめです。

・ドラム式洗濯機でU14エラーが出て頻繁にとまる

・洗濯機に水が流れていかない

・洗濯機の給水弁を自力で交換したい

わが家の場合、購入して7年目ぐらいでエラーが出始めました。
最初はたまにエラーがでて止まる程度だったのですが、だんだん止まる頻度が多くなり、最終的にはほとんど洗濯ができない状態になってしまいました。
水が流れないため、粉洗剤が残っている症状もありました。
その状態から給水弁交換で解消し、購入してからだと10年を超えましたが給水は順調です。

本体を分解していく方法は、以下の記事もご参考ください。
途中まではリンク先の記事に記載している流れで分解することになります。


このページでは、給水弁の交換について書いています。

作業難易度分解作業は、パッキン交換よりこの給水弁交換の方が難易度が高い。
作業時間4時間
道具プラスドライバー
交換部品給水弁 AXW29A-2330 ※機種により異なる
機種毎の給水弁を下に記載しています

わが家では購入後7年目の故障でしたので、保証期間もきれていました。
修理も高くつくし、直るまで時間もかかる・・・
過去に別の修理のため自分で分解したことがあったため、自力でがんばることにしました。

修理は自己責任でお願いします。
自分で修理をすると保証を受けれなくなる可能性があります。ご注意ください。

なお、メーカー修理の金額は、給水エラー・給水できない場合は19000円が目安のようです。

引用:Panasonic 診断ナビより

水の流れの確認

まず、洗濯ができない状態を確認します。
洗剤投入口を外した状態で洗濯をスタートして、中を確認します。

下の動画はわが家で選択ができないときの状態で、水が少量しか流れていません。
お使いの洗濯機が同じような状況であれば、給水がおかしいです


この水量では洗濯が全くできません。エラーU14が出て止まっている可能性もあります。
この状況であれば、給水弁がおかしい可能性があります。

わが家の場合、この流れの不良は給水弁の交換で修理できました。
交換後は、このように水の流れが戻りました。

通常の流れる状態

給水フィルターの掃除

Panasonicのホームページには、給水エラーの場合、歯ブラシなどで給水フィルターのお手入れをするように書かれています。

給水フィルターのお手入れ

引用元:パナソニック 【洗濯機全般】給水フィルターのお手入れ

私の場合は汚れもなく改善しませんでしたが、まず掃除を試してみるのが良いと思います。

給水弁の準備

給水弁の掃除をしても変わらなったので、購入したものと交換することとします。
交換する給水弁は、洗濯機の天板左奥の蛇口からホースが接続している場所にあります。

給水弁の位置

家電量販店には売っていないので、ネットで購入するのがよいと思います。
私は洗濯機の型番を調べて、該当する給水弁を楽天で購入しました。
3000円程度で購入できました。これで洗濯機がまた使えるなら、圧倒的に安い!

購入した給水弁
購入した給水弁。代表機種に洗濯機名がある。末尾のLとRは、ドアの取り付け位置の違いなので気にしなくて良い。

給水弁の交換部品

交換する場合の、洗濯機の機種と対応する給水弁の一覧になります。
アルファベット順に並べています。

パナソニック洗濯機のモデル名(型番)給水弁の
部品コード
NA-F45B6 NA-F506K NA-F50B13 NA-F50B13J NA-F50B14 NA-F50B14J NA-F50B15 NA-F50B15J NA-F50B5 NA-F50B6 NA-F50B6C NA-F50B7 NA-F50B7C NA-F50B8 NA-F50B9 NA-F50BE7 NA-F50BE8 NA-F50BE9 NA-F50ME1 NA-F60B13 NA-F60B14 NA-F60B15 NA-F60B5 NA-F60B7 NA-F60B8 NA-F60B9 NA-F60PB13-T NA-F60PB14 NA-F60PB15 NA-F60PB5 NA-F60PB6 NA-F60PB7 NA-F60PB8 NA-F60PB9 NA-F70PB10 NA-F70PB11 NA-F70PB13-T NA-F70PB14 NA-F70PB15 NA-F70PB5 NA-F70PB6 NA-F70PB7 NA-F70PB8 NA-F70PB9 NA-TF591 NA-TF592 NR-F50B13-N NR-F50B13J-N NR-F50BE7-KW NR-F60B13-S NR-F60PB13-T NR-F70PB13-TAXW29A-2950
楽天で見る
Amazonで見る
Yahoo!ショッピングで見る
NA-F50XD2  NA-F70D2R  NA-FDH700A  NA-F70DV6  NA-F70RD1  NA-F50XD  NA-FV8000  NA-FDH700A  NA-F80D2S  NA-FDH50A  NA-FV551AXW29A-6JV0
楽天で見る
Yahoo!ショッピングで見る
NA-F70PX6  NA-F70PX3  NA-F42M6  NA-F45B3  NA-F45B3B  NA-F45ME7  NA-F50Z7  NA-FS801  NA-FS701  NA-F8SE3  NA-F7SE3  NA-F42ME5  NA-F70A  NA-F8SE2  NA-FS810  NA-FS710  NA-F8SE4  NA-F7SE4  NA-F45B1  NA-F42M8  NA-F42M8B  NA-F42ME3  NA-F42J1  NA-F50Z6  NA-TF800  NA-F70PX7  NA-F50Z8  NA-FS700  NA-F42M5  NA-F42S  NA-F70PX56  NA-F42M7BAXW29A-1440
楽天で見る
Yahoo!ショッピングで見る
NA-F70PX8  NA-F7PX8B  NA-FS70M1  NA-FS80M1  NA-F70PB2  NA-F7PB2B  NA-F70PB1  NA-F70PB3  NA-F7PB3B  NA-F60PB3  NA-F8SE5  NA-F7SE5  NA-F70PX9AXW29A-1970
楽天で見る
Yahoo!ショッピングで見る
NA-FA90H1   NA-FA90H1J   NA-FA80H1   NA-F8AE2  NA-FA70H8  NA-SJFA807  NA-JFA807  NA-JFA808  NA-SJFA808  NA-FA70H9AXW29A-2490
楽天で見る
Yahoo!ショッピングで見る
NA-FD80H7-N  NA-FW120V3  NA-FD80H8  NA-FW120V5  NA-FW12V1AXW29A-2501
楽天で見る
Yahoo!ショッピングで見る
NA-FR80H5  NA-FD8005  NA-FR80H6  NA-FD8003R  NA-D8003S  NA-FR80H3  NA-FR80S2  NA-FR70S2  NA-FR800  NA-FR80S1  NA-FR70S1  NA-FR8800  NA-FR80H6  NA-FD805V7AXW29A-6MJ0
楽天で見る
Yahoo!ショッピングで見る
NA-FR80H8  NA-FR80J4AXW29A-8KG0
楽天で見る
Yahoo!ショッピングで見る
NA-FR80S5  NA-FR70S5  NA-FR80S3  NA-FR70S3  NA-FR80N6  NA-FR80S6  NA-FR90S7  NA-FR80S7AXW29A-2240
楽天で見る
Yahoo!ショッピングで見る
NA-FS80H2 NA-FS70H2 NA-F8SE7 NA-F7SE7 NA-FS80H3 NA-FS70H3 NA-F8SE8 NA-F7SE8 NA-F8SE6NA-F7SE6 NA-FS80H1 NA-FS60H3 NA-FS50H3AXW29A-7RA0
楽天で見る
Yahoo!ショッピングで見る
NA-LX127AL  NA-LX127AR  NA-SLX12AL  NA-SLX12AR  NA-LX129AR  NA-LX129ARAXW292130500
楽天で見る
Yahoo!ショッピングで見る
NA-V81  NA-V61AXW29A-2030
楽天で見る
Yahoo!ショッピングで見る
NA-V920L  NA-V920R  NA-V1600L  NA-V1600R  NA-VD200L  NA-VD100L  NA-V1500L  NA-V1500R  NA-VD120L  NA-VD220LAXW29A-2160
楽天で見る
Amazonで見る
Yahoo!ショッピングで見る
NA-VG740L-W  NA-VG740R-W  NA-VG750R  NA-VG750L  NA-VG760L  NA-VG760RAXW29A-3060
楽天で見る
Yahoo!ショッピングで見る
NA-VR1000AXW29A-2070
楽天で探す
Yahoo!ショッピングで見る
NA-VR2200R  NA-VR2200LAXW29A-2150
楽天で見る
Yahoo!ショッピングで見る
NA-VR1200L NA-VR1200R NA-VR2500L NA-VR2600L NA-VR3500 NA-VR3600L NA-VR3600R NA-VR5500L NA-VR5500R NA-VR5600L NA-VR5600R NA-VX5000L
NA-VX5000R NA-VX5100L NA-VX5100R NA-VX7000L NA-VX7000R NA-VX7100L NA-VX7100R NA-VX710SL NA-VX710SR
AXW29A-2170
楽天で見る
Amazonで探す
Yahoo!ショッピングで見る
NA-VX3000L  NA-VX3001LAXW29A-2250
楽天で見る
Yahoo!ショッピングで見る
NA-VX5200  NA-VX7200 NA-VX8200 NA-VX820S NA-VT8200AXW29A-2330
楽天で見る
Yahoo!ショッピングで見る
NA-VX9500L  NA-VX9500R  NA-VX5E2L  NA-VX5E2R  NA-VX7300L  NA-VX7300R  NA-VX730SL  NA-VX730SR  NA-VX5300L  NA-VX5300R  NA-YVX530L  NA-VX8500L  NA-VX8500R  NA-VX850SL  NA-VX850SR  NA-VX7500L  NA-VX7500R  NA-VX3700LAXW29A-2340
楽天で見る
Amazonで見る
Yahoo!ショッピングで見る
末尾のR・Lは扉の右開き・左開きの違いです

洗濯機の分解

給水弁を交換するには、洗濯機のパネルを全体的に分解していく必要があります。
交換するには上面パネル、洗濯機の操作パネル、前面パネル、ドア、下部のパネルをすべて外す必要があります。
ここまでの分解は、こちらのページに書いてますのでご参照ください。

必ず、蛇口を止めてコンセントを外してから作業をしましょう

上面パネルをとった時点で交換する給水弁は見えてるのですが、この状態では残念ながら取り外しができませんでした。

洗濯機のパネルをとった状態

また、洗濯機後ろ側の上部の板も外す必要がありましたので、洗濯パンに設置しているなど後ろにスペースがなく動かせない場合は、難しいかもしれません。

後ろ側上部のパネル取り外し

給水弁を交換すべく、さらに分解していきます。
後ろ側上部のパネル取り外しにかかります。

とりたい後ろ上部のパネル

数か所ネジでとまってますので、それを外します。

後ろ側上部のパネルとれた

後ろ上部のパネルを外した状態です。給水弁がかなり見えています。

後ろ上部のパネルを外した状態

給水弁に刺さっているコネクタを外しました。
しかし、残念ながらこの状態でも取り外しできませんでした(涙)

給水弁を交換すべくコネクタを外す

上部をさらに分解

給水弁が見えてるが取れないため、次は天板パネルの金属製の板とふたを外していきます。

分解の初期状態

最初に左右に固定されている金属製の板を外します。
外すためには、ドラム本体とつながっているバネのフックを2か所はずした後、ネジを外して板を取ります。
バネを外してもドラムが落ちたりはしないので大丈夫です。

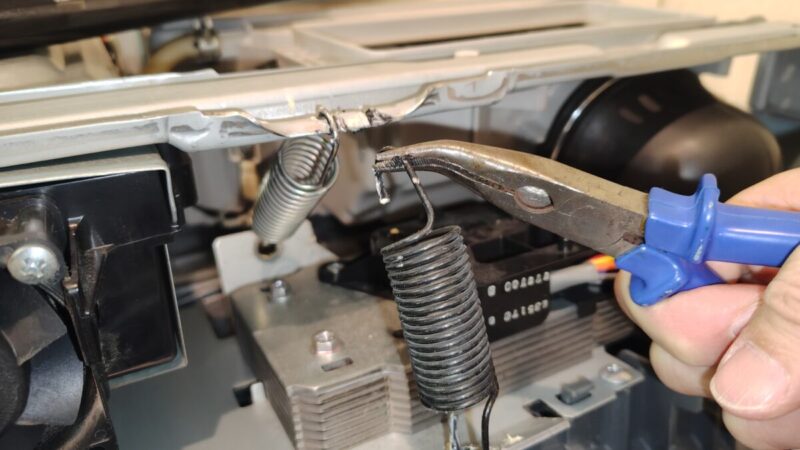

ばねを外す位置

取り外しした板です。

外した金属製の板

外した後は下の写真の状態になります。バネの本体側に引っかかっている部分はそのままでOKです。
次に左側の金属製のカバーを外します。

外した途中の状態

カバーはネジをとれば外れます。
基盤のコネクタが見えています。

基盤のふたを外した状態

基盤の取り外し

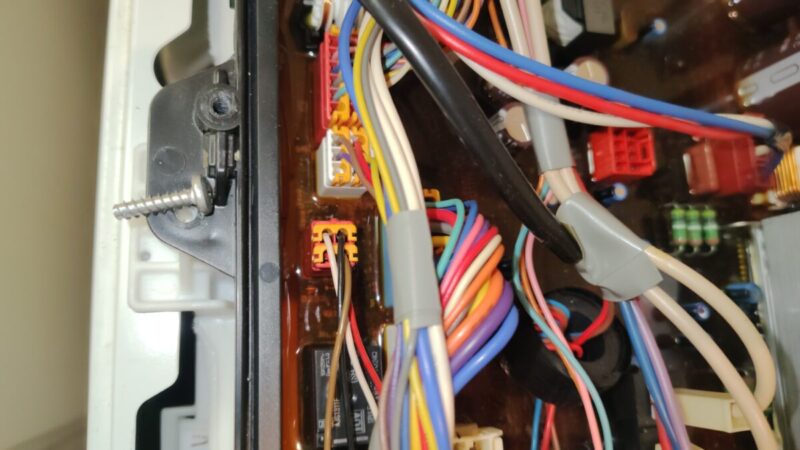

次に基板全体を取り外すことにします。
基盤を外すために、コネクタを外していきます。
外す前後の写真を撮っておきましょう。
ただ、いずれもコネクタの形が違うようですので、間違うことはなさそうです。

外す前です。

基盤の初期状態

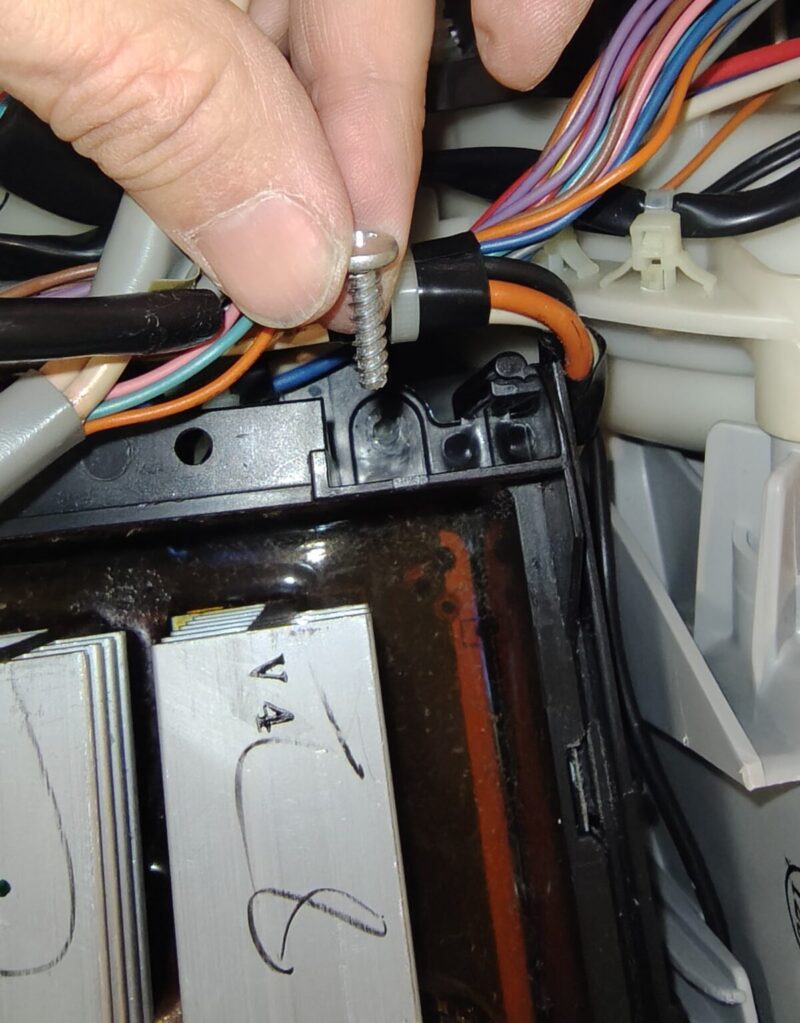

外している途中です。

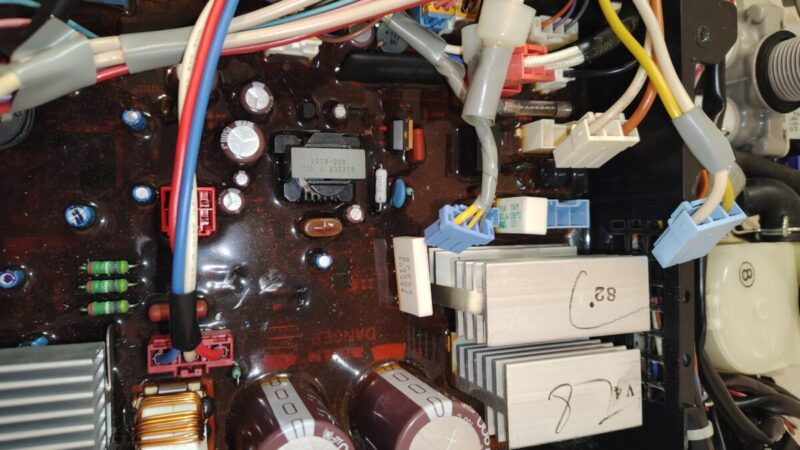

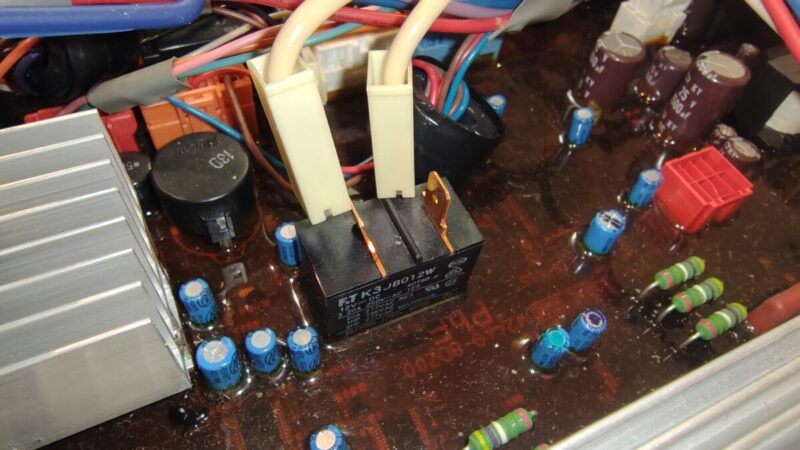

基盤のコネクタを外し中

外し終わって、基盤本体を横に動かせた状態です。

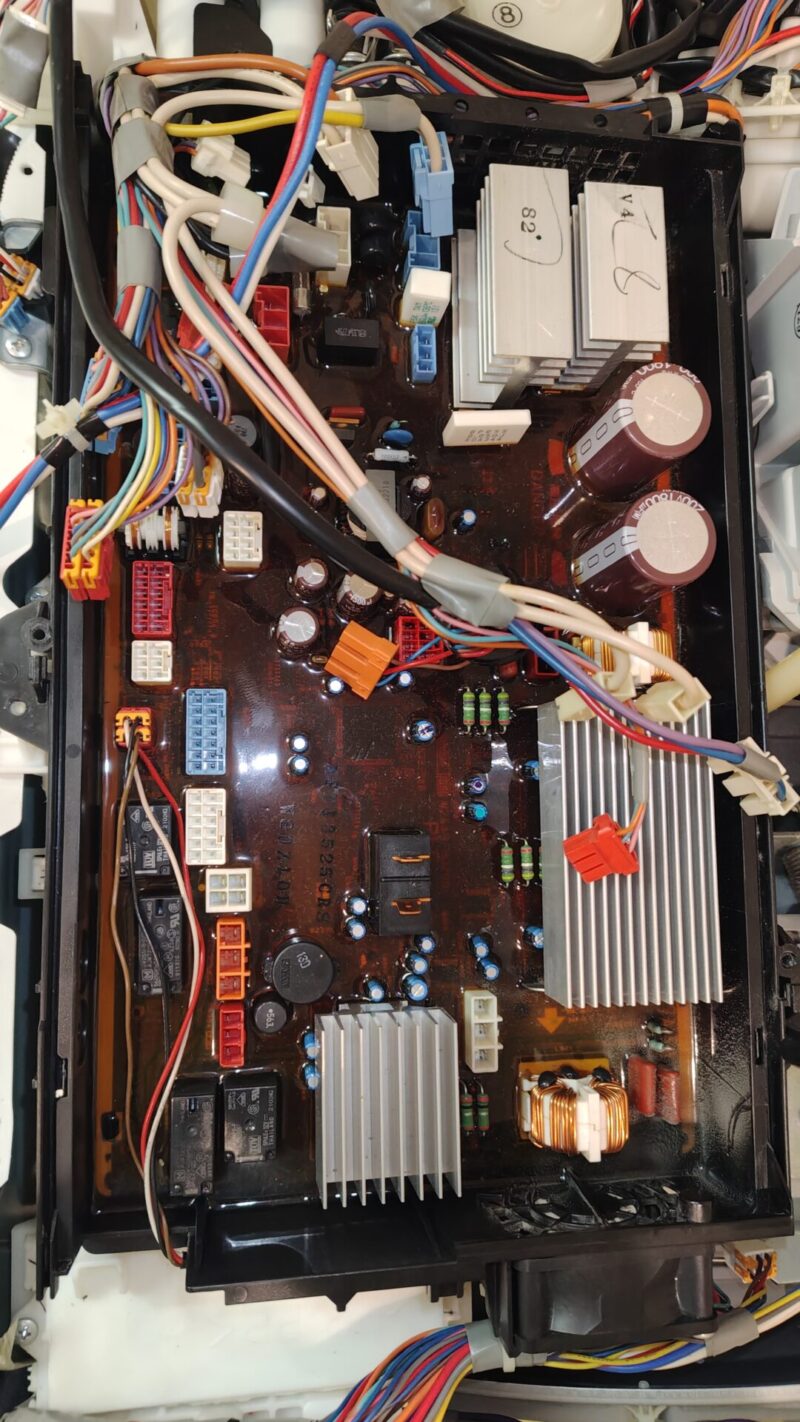

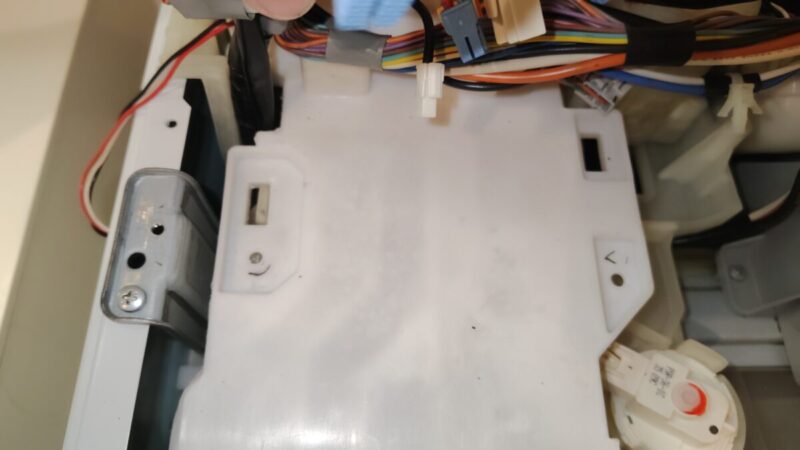

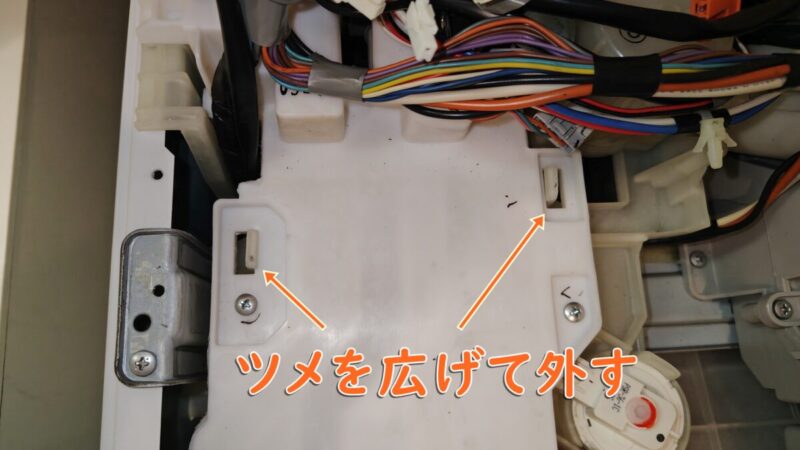

基盤を外した状態

給水弁の交換

基盤をのけた状態で、無理やり給水弁を取り外すべく格闘し、なんとか外すことができました!
結構チカラを入れないと外れませんでしたが、周りの部品が壊れそうな様子はありませんでした。

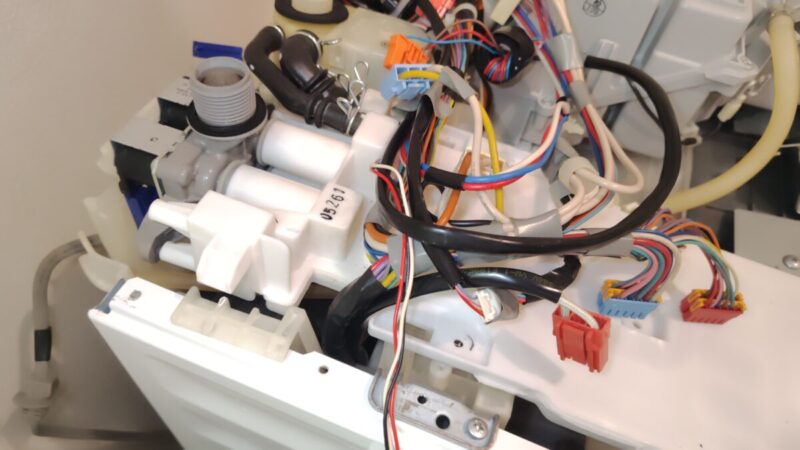

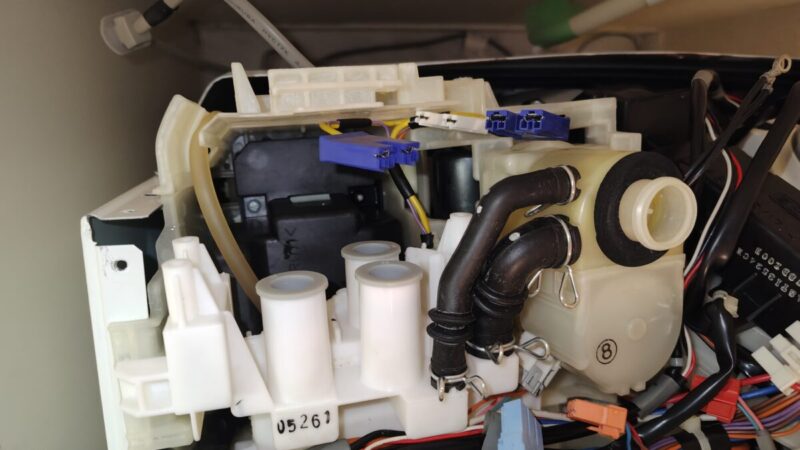

給水弁を外した状態

外した後は、新しい給水弁を取り付け、元に戻していきます。

すべてのパネルを付ける前に、電源を入れて動作できる段階になった時点で給水が大丈夫か確認しました。

洗濯機の正常な水量

まとめ

給水弁の故障で洗濯ができない状態でしたが、自分で交換することができました。
給水弁の実費だけで復活しました。
なお、交換した給水弁を見比べてみましたが、見た目でわかるような故障個所はありませんでした。
ご参考になれば幸いです
洗濯機の分解については、下の記事もご参考ください。

最後まで読んでいただき、ありがとうございました。
